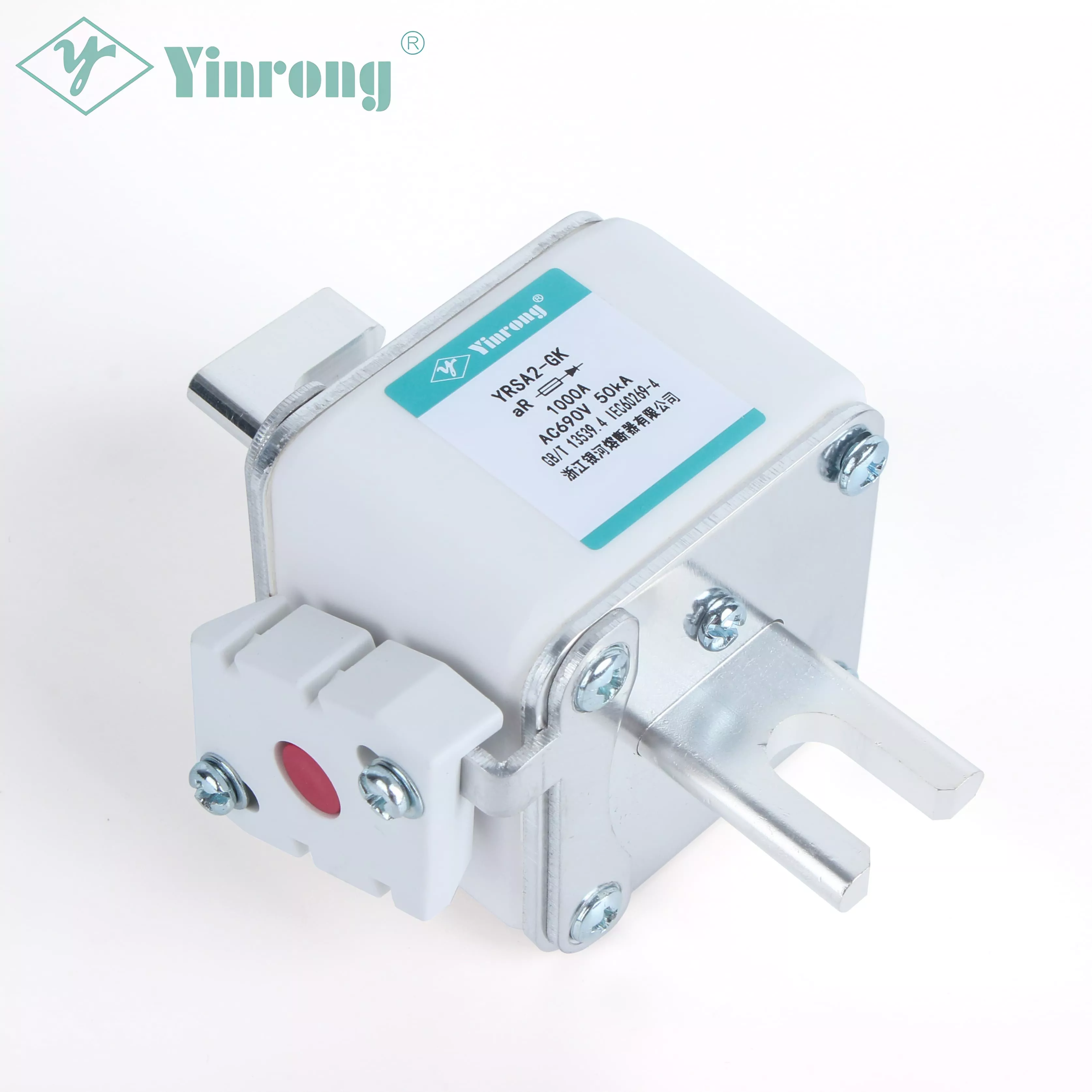

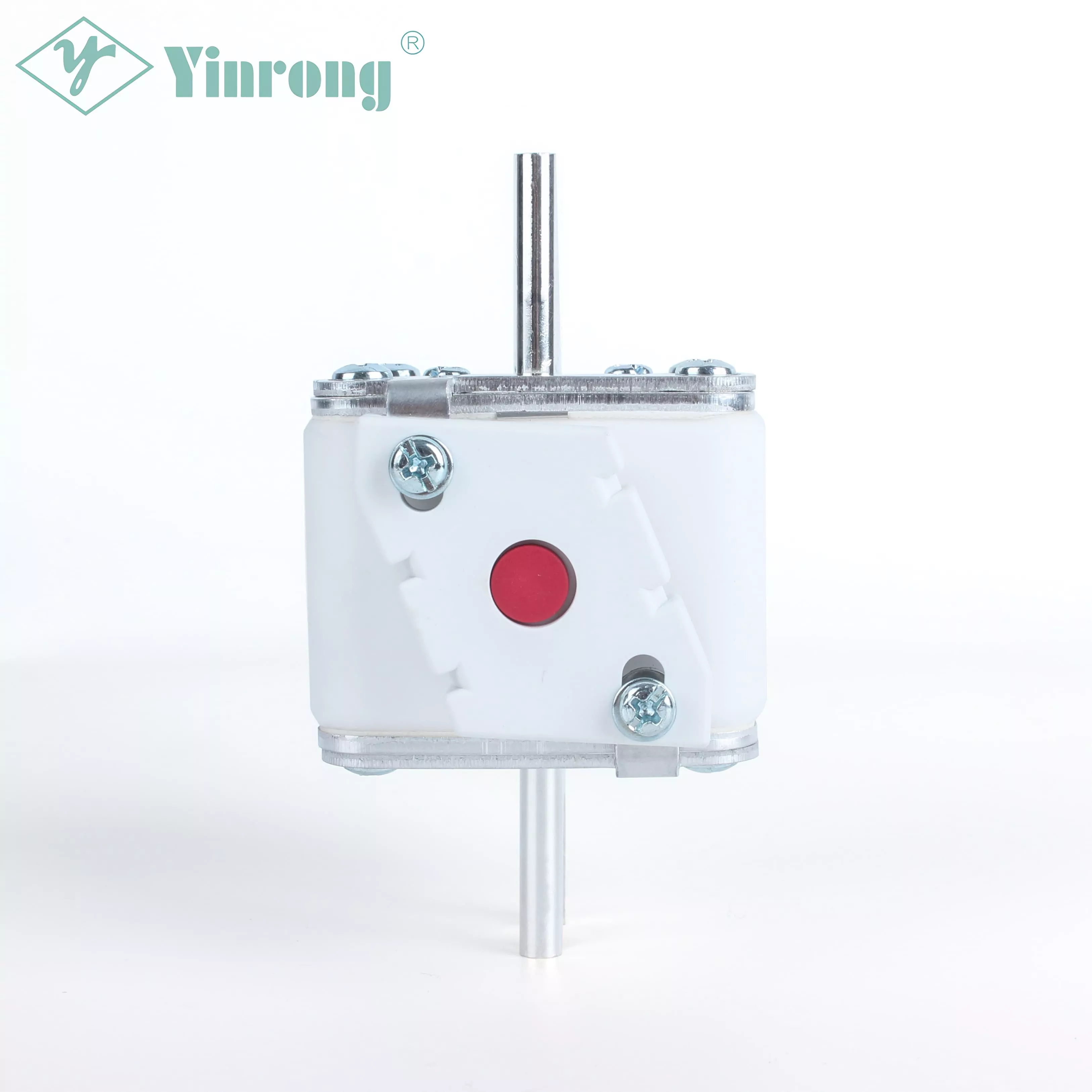

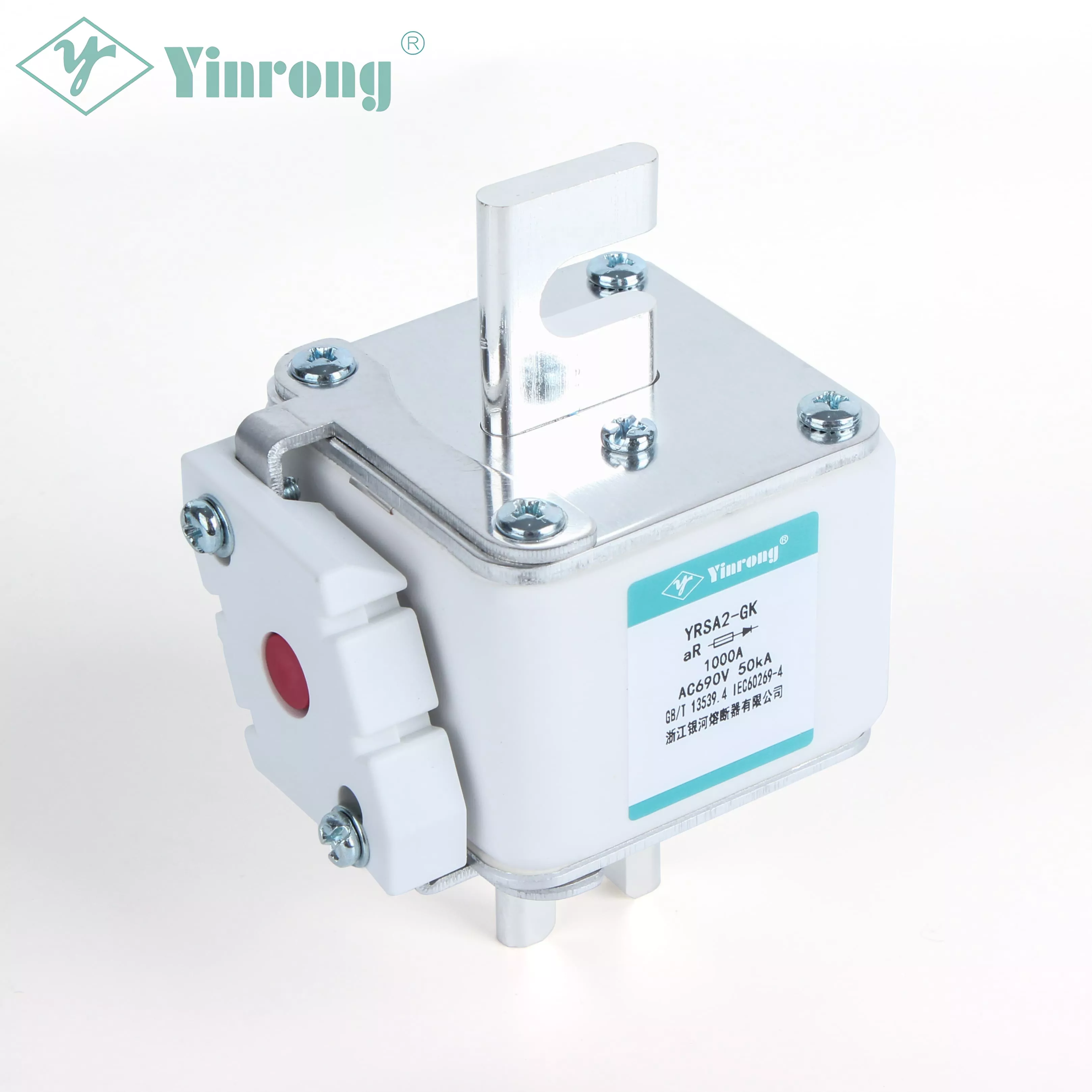

Високошвидкісний квадратний напівпровідниковий запобіжник 690 В

Galaxy Fuse (Yinrong) є професійним виробником високошвидкісного напівпровідникового запобіжника квадратного корпусу 690 В, серії високошвидкісних запобіжників квадратного корпусу, спеціально розроблених для захисту силових напівпровідникових пристроїв, включаючи IGBT, тиристори, діоди та SCR, у системах перетворення живлення змінного струму 690 В. Цей надшвидкісний запобіжник призначений для забезпечення надійного захисту від короткого замикання та перевантаження по струму для приводів із змінною частотою, перетворювачів потужності, випрямлячів та обладнання ДБЖ, де безпека компонентів і час безвідмовної роботи системи є критичними.

Високошвидкісний квадратний напівпровідниковий запобіжник 690 В охоплює безперервний спектр струму від 400 А до 1250 А, враховуючи найвимогливіші потужні ступені в промислових приводах, перетворювачах енергії вітру та металургійних випрямлячах. Будучи швидкодіючим запобіжником класу aR, цей запобіжник випрямляча забезпечує мікросекундну реакцію на струми замикання, суттєво знижуючи термічне та механічне навантаження на чутливі модулі IGBT і силові діоди. Його провідна в галузі відключаюча здатність 200 кА при 690 В змінного струму гарантує безпечне та надійне відключення навіть за найсильніших подій короткого замикання, забезпечуючи винятковий запас безпеки для інженерів-електриків і системних проектувальників.

Ця лінійка продуктів суворо відповідає як міжнародному стандарту IEC60269-4, так і китайському стандарту GB/T13539.4, а також має сертифікат CE для визнання на світовому ринку. Серія пропонує кілька номінальних значень струму з чітко визначеними значеннями I²t перед дугою та загальним очищенням, що забезпечує точну координацію захисту з пристроями вище та нижче за течією. Вичерпна технічна документація, включно з характеристиками струму та характеристиками струму, дозволяє інженерам впевнено впроваджувати вибіркові схеми захисту, зводячи до мінімуму неприємні відключення.

Окрім своїх електричних характеристик, високошвидкісний квадратний напівпровідниковий запобіжник 690 В має міцну конструкцію зі шпильковими клемами M10 для надійних з’єднань із низьким опором і спрощеної установки на місці. Yinrong надає повні посібники з вибору запобіжників і криві зниження номінальних характеристик для коливань висоти та температури навколишнього середовища, що полегшує точне проектування системи в різних робочих середовищах. Кожна виробнича партія проходить сувору перевірку якості, включаючи точне травлення елементів, однорідне заповнення дугогасильних середовищ і всебічні заводські випробування, що підтверджується нашим підприємством, сертифікованим за стандартом ISO 9001:2015, і великим досвідом у сфері залізничного транспорту, вітроенергетики, металургії та систем накопичення енергії. Вибір високошвидкісного квадратного напівпровідникового запобіжника 690 В означає пріоритет безпеки системи, координації захисту та довгострокової надійності роботи.

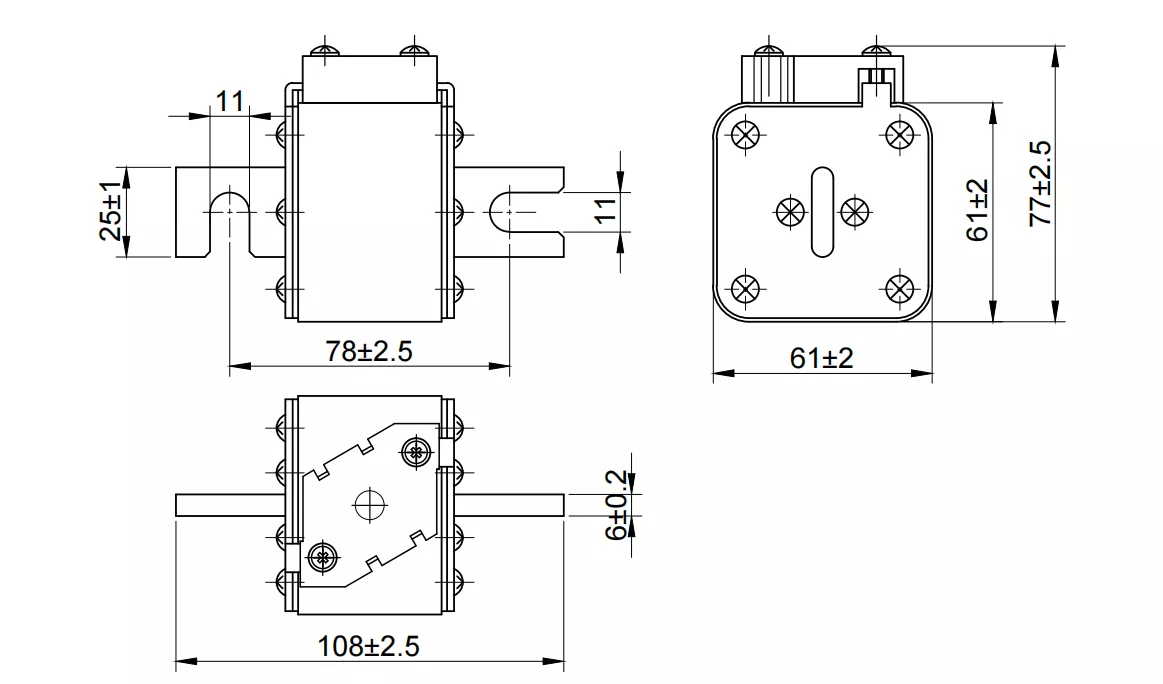

Розмір (мм)

Параметри

Дозволи та стандарти

• GB/T13539.4

• IEC60269-4

Клас експлуатації

• gR

• aR

Особливості＆Переваги

• Найкраща в галузі відключаюча здатність 200 кА

• Прецизійні значення I²t для вибіркової координації

• Широкий вибір струму (400A-1250A)

• Конструкція шпильки M10 для надійних з’єднань

• Комплексна технічна документація та підтримка зниження номінальних характеристик

Додатки

• Потужні промислові частотно-регулювальні приводи

• Перетворювачі енергії вітряних турбін

• Випрямлячі металургійних прокатних станів

• Системи тягового живлення залізничного транспорту

• Великомасштабне ДБЖ і критичне резервне живлення

Країна походження

• Китайська Народна Республіка

Звичайне закріплення та без закріплення
