Що таке високошвидкісний запобіжник із квадратним корпусом і чому він важливий для захисту напівпровідників

У сучасних електричних системах захист чутливої ​​силової електроніки як ніколи важливий. Такі пристрої, як інвертори, перетворювачі, системи зарядки електромобілів і промислові приводи, значною мірою покладаються на напівпровідникові компоненти, такі як IGBT, SCR, MOSFET і діоди. Навіть короткий випадок перевищення струму може остаточно пошкодити ці дорогі компоненти.

A плє Body High Speed ​​Fuseспеціально розроблений для надзвичайно швидкого реагування на струми пошкодження та захисту напівпровідникових пристроїв від катастрофічної несправності. Ці запобіжники широко використовуються в системах відновлюваної енергії, інфраструктурі електромобілів, промисловій автоматизації та обладнанні для перетворення електроенергії.

У цьому посібнику описано все, що вам потрібно знати про високошвидкісні запобіжники з квадратним корпусом, у тому числі їхні принципи роботи, ключові характеристики, переваги, застосування, критерії вибору та галузеві тенденції. Ми також пояснюємо, чому компаніям подобаєтьсяІньжунстають важливими постачальниками на світовому ринку запобіжників.

Зміст

• 1. Що таке високошвидкісний запобіжник із квадратним корпусом?
• 2. Чому для захисту напівпровідників потрібні високошвидкісні запобіжники?
• 3. Основні характеристики високошвидкісних запобіжників із квадратним корпусом
• 4. Як працює високошвидкісний запобіжник із квадратним корпусом?
• 5. Типові програми
• 6. Огляд технічних характеристик
• 7. Запобіжник квадратного корпусу проти традиційного запобіжника
• 8. Як вибрати правильний запобіжник
• 9. Поради щодо встановлення та обслуговування
• 10. Майбутні тенденції в технології напівпровідникових запобіжників
• FAQ

1. Що таке високошвидкісний запобіжник із квадратним корпусом?

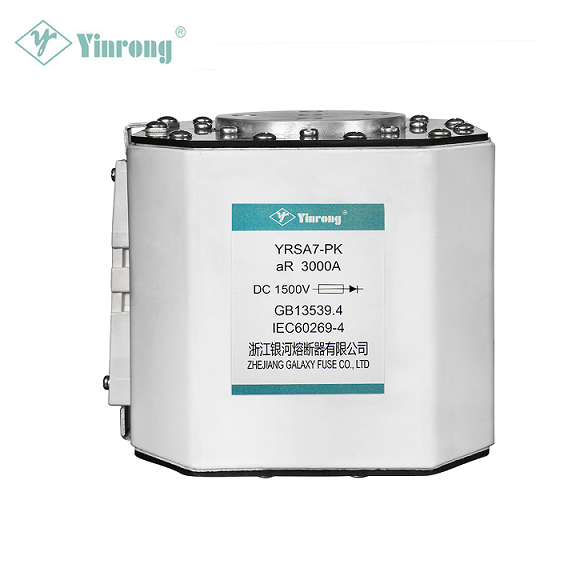

A Високошвидкісний запобіжник квадратного корпусуце тип напівпровідникового захисного запобіжника, призначений для надзвичайно швидкого переривання струмів пошкодження. Корпус квадратної форми дозволяє ефективно встановлювати його в енергетичних системах, зберігаючи відмінне тепловідведення та електричні характеристики.

На відміну від запобіжників загального призначення, високошвидкісні напівпровідникові запобіжники оптимізовані для захисту чутливих електронних компонентів, таких як:

• Модулі IGBT
• Силові діоди
• Тиристори SCR
• MOSFET пристрої
• Перетворювачі потужності

Ці запобіжники розроблені для швидкого обмеження енергії замикання та мінімізації термічного навантаження на напівпровідникові пристрої. Згідно з галузевими специфікаціями високошвидкісні запобіжники з квадратним корпусом можуть переривати надзвичайно високі струми, реагуючи протягом мілісекунд.

2. Чому для захисту напівпровідників потрібні високошвидкісні запобіжники?

Напівпровідникові компоненти дуже чутливі до перевантажень по струму. Навіть маленькі шипи можуть знищити їх миттєво.

Традиційні запобіжники спрацьовують надто повільно, щоб ефективно захистити ці пристрої. Тому високошвидкісні напівпровідникові запобіжники розроблені з надзвичайно малим часом відгуку.

Основні причини використання швидкодіючих запобіжників

• Надшвидке відключення струму пошкодження
• Захист дорогих напівпровідникових модулів
• Зменшення термічного пошкодження
• Підвищена надійність обладнання
• Запобігання збоям каскадної системи

Високошвидкісні запобіжники з квадратним корпусом здатні обмежувати струми пошкодження та переривати живлення до того, як напівпровідникові пристрої перевищать свої безпечні робочі межі.

3. Основні характеристики високошвидкісних запобіжників із квадратним корпусом

Високошвидкісні запобіжники з квадратним корпусом пропонують кілька технічних переваг, які роблять їх ідеальними для високопродуктивних електричних систем.

Важливі конструктивні особливості

• Надзвичайно швидка реакція
• Висока пропускна здатність
• Низьке виділення енергії I²t
• Компактний квадратний корпус
• Кілька варіантів кріплення
• Візуальні індикатори перегорання запобіжника

Багато моделей підтримують напругу до 1500 В постійного струму та високу потужність струму для промислових систем.

4. Як працює високошвидкісний запобіжник із квадратним корпусом?

Робота високошвидкісного запобіжника з квадратним корпусом заснована на контрольованому плавленні спеціально розроблених елементів запобіжника.

Принцип роботи

1. Виникає струм пошкодження
2. Елемент запобіжника швидко нагрівається
3. Елемент плавиться протягом мілісекунд
4. Утворюється дуга, яка швидко гасне
5. Ланцюг безпечно розірвано

Внутрішня конструкція зазвичай включає:

• Срібні елементи запобіжника
• Наповнювач кварцовий пісок
• Керамічний корпус
• Клеми з високою провідністю

Ці матеріали дозволяють запобіжнику поглинати та розсіювати енергію дуги, одночасно обмежуючи струм.

5. Типові програми

Високошвидкісні запобіжники з квадратним корпусом широко використовуються в галузях, які покладаються на електронні пристрої високої потужності.

Загальні програми

• Зарядні станції для електромобілів
• Сонячні фотоелектричні інвертори
• Вітроенергетичні системи
• Акумуляторні системи накопичення енергії
• Промислові моторні приводи
• Джерела живлення UPS
• Системи перетворення електроенергії

Ці запобіжники також часто використовуються в регенеративних приводах і системах шин постійного струму в промисловому обладнанні автоматизації.

6. Огляд технічних характеристик

Різні розміри корпусу та стилі монтажу дозволяють інженерам інтегрувати запобіжники квадратного корпусу в різноманітні системи живлення.

7. Запобіжник квадратного корпусу проти традиційного запобіжника

8. Як вибрати правильний високошвидкісний запобіжник із квадратним корпусом

Вибір правильного запобіжника має вирішальне значення для забезпечення належного захисту ланцюга.

Ключові фактори вибору

• Номінальна напруга
• Поточний рейтинг
• Переривна здатність
• Клас роботи запобіжника (aR або gR)
• Умови охолодження
• Спосіб установки
• Тип обладнання

Виробникам подобаєтьсяІньжуннадавати детальні таблиці даних та інженерну підтримку, щоб допомогти клієнтам вибрати правильний запобіжник для їх застосування.

9. Поради щодо встановлення та обслуговування

Правильне встановлення має важливе значення для забезпечення оптимальної роботи запобіжника.

Найкращі практики

• Переконайтеся, що на клемах запобіжника дотримано правильний момент затягування
• Використовуйте сумісні тримачі запобіжників
• Підтримуйте належну вентиляцію
• Регулярно перевіряйте індикатори запобіжників
• Замініть запобіжники однаковими номіналами

Звичайний огляд може допомогти виявити перегрів, ослаблені з’єднання або пошкодження навколишнього середовища.

10. Майбутні тенденції в технології напівпровідникових запобіжників

Оскільки силова електроніка продовжує розвиватися, попит на високоефективний захист запобіжником швидко зростає.

Нові тенденції

• Захист постійного струму з високою напругою
• Покращені технології дугогасіння
• Компактні конструкції запобіжників
• Інтеграція з розумними системами моніторингу
• Кращі матеріали для терморегулювання

Такі виробники, якІньжунінвестують у передові технології запобіжників для підтримки сучасних застосувань, включаючи відновлювані джерела енергії, інфраструктуру зарядки електромобілів та інтелектуальні електромережі.

FAQ

1. Яка різниця між класами запобіжників aR і gR?

Запобіжники aR забезпечують захист напівпровідників від короткого замикання, тоді як запобіжники gR забезпечують захист як від перевантаження, так і від короткого замикання.

2. Чи може звичайний запобіжник замінити швидкодіючий напівпровідниковий запобіжник?

Ні. Стандартні запобіжники працюють надто повільно й можуть не захистити чутливі напівпровідникові компоненти.

3. У яких галузях промисловості зазвичай використовуються високошвидкісні запобіжники з квадратним корпусом?

Галузі включають відновлювані джерела енергії, електромобілі, промислову автоматизацію та силову електроніку.

4. Як швидко спрацьовує швидкодіючий запобіжник?

Більшість напівпровідникових запобіжників спрацьовують протягом мілісекунд, щоб обмежити енергію струму пошкодження.

5. Як довго працюють високошвидкісні запобіжники?

Термін служби залежить від умов експлуатації, але при правильному підборі та установці вони можуть прослужити багато років.

Висновок

Високошвидкісні запобіжники квадратного корпусу відіграють важливу роль у захисті сучасних електричних систем і напівпровідникових пристроїв. Їхня надшвидка відповідь, висока пропускна здатність і надійна конструкція роблять їх незамінними в таких галузях, як відновлювана енергетика, електромобілі та промислова автоматизація.

Якщо ви шукаєте надійні рішення для захисту напівпровідників, команда інженерів уІньжунможе надати професійне керівництво та високоефективні запобіжники, адаптовані до ваших застосувань.

Щоб отримати детальну інформацію про продукт, індивідуальні рішення або технічну підтримку, будь ласказв'яжіться з намисьогодні та дізнайтеся, як передові технології запобіжників можуть підвищити безпеку та надійність ваших систем живлення.
