​Швидкодіючий запобіжник проти звичайного: у чому справжня різниця?

У проектуванні силової електронної системи вибір запобіжника безпосередньо визначає запас безпеки обладнання та ефективність захисту від несправностей. Стикаючись із запобіжниками швидкої дії проти звичайних запобіжників, багато інженерів роблять приблизний вибір виключно на основі номінального струму та напруги, не звертаючи уваги на фундаментальні відмінності в матеріалознавстві, механізмах реагування та сценаріях застосування. Цей недогляд може створити серйозні ризики в нових системах енергопостачання та зберігання енергії.

У цій статті наведено систематичний аналіз основних відмінностей між швидкодіючими запобіжниками та звичайними запобіжниками — від структурної конструкції та механізмів запобіжників до меж застосування — щоб допомогти інженерам прийняти точні рішення щодо вибору.

Структура та матеріали: від «металевого дроту» до «прецизійного плавкого елемента»

Плавкий елемент звичайного запобіжника зазвичай виготовляється з металевого дроту геометричної форми, має просту структуру та низьку вартість виробництва. Його логіка термоплавлення базується на джоулевому теплі, що виділяється самим струмом перевантаження; коли накопичення тепла досягає точки плавлення, елемент плавиться і розмикає ланцюг. Ця конструкція робить його придатним для сценаріїв, де швидке реагування не є критичним, наприклад, захист від перевантаження кабелів і проводів.

Однак швидкодіючий запобіжник спеціально оптимізований як за матеріалом, так і за структурою. Його плавкий елемент виготовлений із чистого срібла, посрібленої міді або чистої міді, у формі прямокутної тонкої смужки зі звуженими круглими отворами та попередньо розташованими плямами припою з низькою температурою плавлення в певних місцях. Винахідливість цієї конструкції полягає в тому, що коли виникає перевантаження або низький кратний струм короткого замикання, пляма припою спочатку плавиться, і завдяки металургійному ефекту прискорюється швидке розрив елемента у звуженій шийці, досягаючи розриву ланцюга за лічені мікросекунди до мілісекунд.

По суті, звичайні запобіжники покладаються на «природне накопичення тепла», тоді як запобіжники швидкої дії досягають «активного прискореного розриву» за допомогою структурної та матеріальної інженерії — це найбільш принципова відмінність між ними.

Швидкість відгуку: розрив у мілісекундах і мікросекундах

Швидкість реакції є найбільш інтуїтивно зрозумілою відмінністю між двома типами запобіжників.

Для звичайних запобіжників час плавлення обернено пропорційний кратному струму перевантаження: чим вищий струм перевищує номінальне значення, тим коротший час плавлення; і навпаки, при менших кратних перевантаженнях час заплавлення може тривати до кількох секунд або навіть довше. Ця характеристика «часової затримки» прийнятна для захисту кабелю, оскільки кабелі мають певну теплоємність і здатність до короткочасного перевантаження.

Зовсім інакше поводяться швидкодіючі запобіжники. Завдяки «прискорювальному» механізму утворення плям припою з низькою температурою плавлення та ефекту концентрації щільності струму звуженої структури горловини швидкодіючі запобіжники можуть розмикати ланцюг за мілісекунди або навіть мікросекунди. Ця надзвичайна швидкість потрібна не заради неї самої, а для усунення струму пошкодження в межах часу, який можуть витримати напівпровідникові пристрої (такі як IGBT, SiC MOSFET і випрямні діоди) — тепловий допуск напівпровідника зазвичай становить лише мілісекунди, і звичайні запобіжники не можуть відповідати цій вимозі захисту.

Сценарії застосування: цілі захисту визначають логіку вибору

Межі застосування швидкодіючих і звичайних запобіжників природно визначаються їх відповідними характеристиками спрацьовування.

Звичайні запобіжники в основному використовуються для захисту від перевантаження і короткого замикання кабелів і проводів. Кабелі мають певну теплову інерцію; короткочасні перевантаження не відразу викликають пошкодження ізоляції, тому допустима певна затримка в спрацьовуванні запобіжника. Це пояснює, чому звичайні запобіжники залишаються широко використовуваними в будівництві розподільних і промислових ліній електропередачі.

З іншого боку, швидкодіючі запобіжники призначені для захисту напівпровідникових силових пристроїв і випрямних вузлів. У фотоелектричних інверторах, зарядних станціях постійного струму та перетворювачах накопичення енергії (PCS) модулі IGBT і SiC надзвичайно вразливі до перевантаження по струму — коли виникає коротке замикання, струм має бути скинутий протягом сотень мікросекунд, інакше пристрій буде остаточно пошкоджено. Швидко діючі запобіжники є саме рішенням для цієї вимоги.

Особливо в системах зберігання енергії (ESS) застосування високошвидкісних запобіжників є критичним. Струми короткого замикання в кластерах батарей відрізняються високою напругою постійного струму, високою величиною струму та відсутністю природного переходу через нуль, що висуває суворі вимоги до пропускної здатності та ефективності гасіння дуги. Високошвидкісні запобіжники постійного струму для накопичення енергії повинні не тільки забезпечувати швидку реакцію, але й надійно гасити дуги без перезагорання в умовах високої напруги постійного струму, водночас пропонуючи достатню відключаючу здатність для обробки надзвичайно високих струмів короткого замикання, які можуть видавати кластери акумуляторів.

Класифікація IEC: технічний розрив між aR і gG

З точки зору стандартів на запобіжники Міжнародної електротехнічної комісії (IEC), різниця між швидкодіючими та звичайними запобіжниками додатково кількісно визначена та стандартизована.

Звичайні запобіжники зазвичай потрапляють вgG(повний захист кабелю), що забезпечує повний захист від перевантаження та короткого замикання, але з відносно довшим часом роботи, підходить для загального розподілу та захисту кабелю.

До швидкодіючих запобіжників відносятьсяaR(частковий захист напівпровідника) клас. Запобіжники aR спеціально розроблені для захисту напівпровідникових пристроїв, мають надзвичайно низькі значення I²t (пропускаюча енергія) і потужну здатність обмежувати струм. Вони можуть відключати струм замикання на дуже ранній стадії замикання, обмежуючи енергію замикання в межах здатності витримувати напівпровідникові пристрої. Запобіжники aR не обслуговують захист від малократного перевантаження — ця функція призначається системам керування або контакторам, утворюючи чітку функціональну ієрархію.

Galaxy Fuse: високошвидкісні рішення Fuse для нової енергії та зберігання енергії

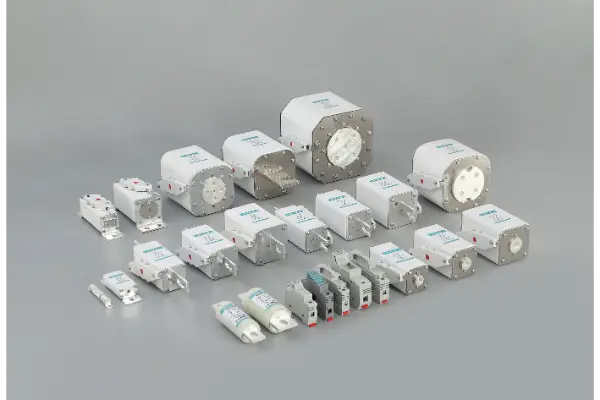

Galaxy Fuseмає понад 40 років досвіду в дослідженні та розробці запобіжників і виробництві, набувши глибоких технічних знань у сегменті швидкодіючих запобіжників. Для нових енергетичних застосувань, таких як фотоелектричні інвертори, зарядні станції постійного струму та перетворювачі накопичувачів енергії, Galaxy Fuse пропонує повний асортимент високоефективних високошвидкісних запобіжників.

Система накопичення енергії Спеціальні високошвидкісні запобіжникиє ключовою сферою уваги для Galaxy Fuse. Системи накопичення енергії вимагають набагато більше від запобіжників, ніж звичайні промислові застосування: напруга постійного струму до 1500 В, струми короткого замикання, що досягають сотень кілоампер, а також необхідність абсолютного гасіння дуги та надійності переривання в закритих акумуляторних середовищах. У продуктах серії накопичувачів енергії Galaxy Fuse використовуються легкоплавкі елементи з чистого срібла та дугогасильні середовища з кварцового піску високої чистоти в поєднанні з оптимізованою конструкцією з горловиною, щоб забезпечити відгук на мікросекундному рівні та надійне переривання в екстремальних умовах несправності.

Основні технічні переваги:

●Елементи з чистого срібла/посрібленої міді:Низька температура плавлення і висока провідність забезпечують швидку реакцію

● Оптимізована структура горловини:Точний контроль точок заплавлення для постійного розриву дуги

●Загартування дуги з кварцового піску високої чистоти:Швидко поглинає енергію дуги та пригнічує повторне запалювання

●Повна сертифікація:Продукти відповідають IEC60269, GB13539 та іншим міжнародним стандартам, а кілька серій мають сертифікати UL, TUV і CE

●Повна технічна підтримка даних:Надає виміряні криві I²t і криві струму відсічення, полегшуючи інженерам точні розрахунки координації захисту системи

Висновок

Різниця між швидкодіючими та звичайними запобіжниками виходить далеко за межі поверхневого рівня «швидкий проти повільного». Від вибору матеріалу та структурної оптимізації до механізмів реагування та класифікації IEC, обидва представляють абсолютно різні філософії захисту.

Звичайні запобіжники захищають «теплоємність» кабелів; швидкодіючі запобіжники захищають «крихке вікно» напівпровідників. У сьогоднішньому швидко зростаючому новому секторі енергетики та накопичення енергії розуміння та належне використання унікальних переваг швидкодіючих запобіжників є важливою навичкою для кожного інженера силової електроніки.

Galaxy Fuse – понад 46 років прихильності виробництву високоякісних запобіжників, спрямованих на забезпечення безпечних і надійних рішень для захисту ланцюгів для нових глобальних систем енергії та накопичення енергії.

Для отримання технічної підтримки щодо вибору високошвидкісного запобіжника для зберігання енергії або нового енергетичного обладнання, будь ласказверніться до Galaxy Fuseтехнічна команда.
