​Вибір запобіжника: основні кроки та ключові міркування

Запобіжники широко визнані в електричних системах як остання лінія захисту від несправностей надструму — їх правильний вибір безпосередньо визначає здатність переривання несправності та запас безпеки обладнання. Неправильний вибір не тільки призводить до частих відключень електроенергії обладнання, але також може спричинити серйозні нещасні випадки, такі як пожежі та вибухи. Однак, стикаючись із багатьма складними параметрами, такими як номінальна напруга, криві характеристик струму, відключаюча здатність і зниження температури, багато інженерів і персонал із закупівель часто не знають, з чого почати. Як професійний постачальник компонентів захисту схем,Galaxy Fuseпротягом багатьох років активно займається розробкою запобіжників і засобів розподілу електроенергії, пропонуючи повний спектр запобіжників, включаючи запобіжники gL/gG, швидкодіючі та спеціальні для постійного струму, допомагаючи клієнтам досягти безпечного, точного та надійного захисту від перевантаження та короткого замикання. Ця стаття, яка поєднує міжнародні стандарти вибору з практичним досвідом, систематично описує основні кроки та ключові міркування щодо вибору запобіжників, допомагаючи вам прийняти правильні рішення на основі таких параметрів, як напруга, струм, характеристичні криві та відключаюча здатність, а також надає чітке, дієве керівництво з вибору.

1. Визначте номінальну напругу:

Номінальна напруга запобіжника має дорівнювати або перевищувати максимальну робочу напругу захищеного кола (включаючи можливі перехідні перенапруги). Для ланцюгів постійного струму необхідно звернути особливу увагу на вибір запобіжників, спеціально розроблених для постійного струму, оскільки перервати дугу постійного струму набагато складніше, ніж перервати дугу змінного струму.

2. Визначте поточний рейтинг (найбільш критичний і складний)

Нормальний робочий струм:

Точно виміряти або обчислити безперервний струм, споживаний ланцюгом за нормальних робочих умов. Номінальний струм запобіжника має бути більшим за нормальний робочий струм ланцюга та меншим за безпечну пропускну здатність захищеного провідника або компонентів.

3. Основні міркування щодо вибору номінального струму

(1) Характеристика запобіжника

Ознайомтеся з кривою струмової характеристики виробника.

Переконайтеся, що за нормального робочого струму запобіжник не згасає (тобто час роботи запобіжника довший за нормальний робочий струм).

При струмах перевантаження або короткого замикання, які потребують захисту, запобіжник повинен безпечно згаснути протягом досить короткого часу (тобто крива лежить ліворуч від точки перевантаження/короткого замикання).

(2) Захист від перевантаження

Для обладнання з пусковим струмом під час запуску, наприклад двигунів і трансформаторів, запобіжник повинен витримувати пусковий (стрибок) струму без скидання протягом допустимого часу запуску (виберіть запобіжник із достатнім значенням I²t).

У той же час, коли виникає перевантаження (наприклад, від 1,5 до 6 номінального струму), запобіжник повинен спрацювати протягом допустимого часу перевантаження обладнання. Виберіть запобіжники з повільним спрацьовуванням або із затримкою часу (наприклад, gL/gG, тип T).

(3) Захист від короткого замикання

Запобіжник повинен переривати дуже великі струми короткого замикання протягом дуже короткого часу (зазвичай мілісекунди), щоб запобігти пошкодженню обладнання та пожежі. Потрібна достатня відключаюча здатність (див. наступний розділ).

(4) Зниження температури

Номінальний струм запобіжника зменшується за високих температур навколишнього середовища. Зверніться до таблиці даних і виконайте розрахунки зниження номінальних параметрів на основі максимальної фактичної температури середовища установки. Наприклад, при температурі навколишнього середовища 55°C може знадобитися вибрати запобіжник з номінальним струмом на 50% або більше, ніж нормальний робочий струм. Уникайте встановлення запобіжників у закритих приміщеннях із високою температурою або поблизу компонентів, що виділяють тепло.

(5) Перенапруги та старіння

Часті пускові імпульси або тривалі незначні перевантаження можуть прискорити старіння запобіжника, спричиняючи його гасіння навіть за нормального робочого струму. Оцініть поточні коливання фактичної роботи.

4. Визначте відключаючу здатність (переривна здатність)

Номінальна відключаюча здатність запобіжника повинна бути більшою або дорівнювати максимальному очікуваному струму замикання, який може виникнути в захищеному ланцюзі (як правило, струм короткого замикання в точці встановлення). Для кінцевих ланцюгів або побутових ланцюгів відключаюча здатність може становити кілька тисяч ампер (наприклад, 6 кА). Для промислових головних розподільних щитів, розташованих поблизу великих трансформаторів, відключаюча здатність може становити десятки або навіть сотні кілоампер (наприклад, 50 кА, 100 кА або вище). Вибір запобіжника з недостатньою вимикаючою здатністю може призвести до розриву запобіжника або нездатності надійно погасити дугу під час переривання великого струму замикання, що призведе до серйозних нещасних випадків.

Критичні застереження щодо безпеки

Без замін:

Ніколи не використовуйте запобіжник із номінальним струмом, вищим за вказаний, і не замінюйте запобіжник дротом (мідним або залізним). Це серйозна пожежна небезпека.

Обережно з DC:

У системах постійного струму завжди використовуйте запобіжники з чітким позначенням номінального значення постійного струму та відповідної напруги. Запобіжники змінного струму не можуть безпечно перервати постійні струми замикання.

Небезпека недостатньої розривної здатності:

Запобіжник із недостатньою вимикаючою здатністю може вибухнути під час переривання великого струму короткого замикання, утворюючи дугу та розлітаючийся сміття – надзвичайно небезпечно.

Правило заміни:

Після того, як запобіжник спрацює, завжди виявляйте та усувайте причину несправності, а потім замініть його на запобіжник такого ж типу та з такими самими номіналами.

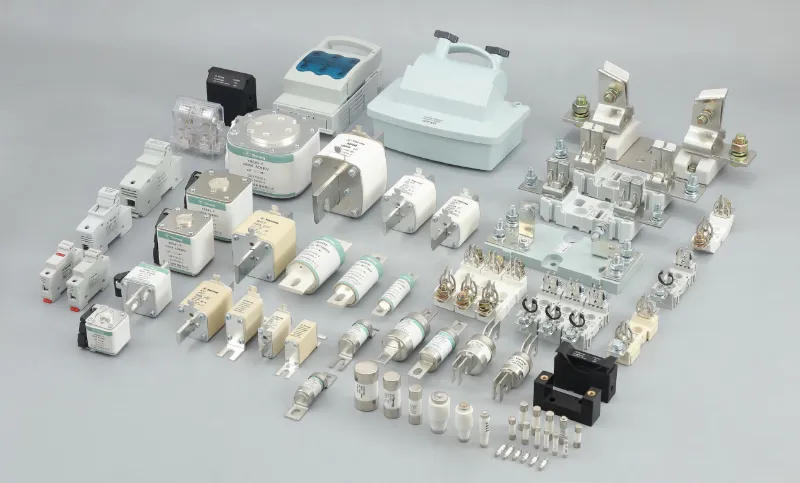

Вибір запобіжника аж ніяк не такий простий, як «просто виберіть більший номінал» — він вимагає комплексного розгляду багатьох змінних, таких як напруга, струм, температура навколишнього середовища, пусковий струм і енергія короткого замикання. Неправильний вибір може зробити захисний пристрій неефективним або навіть стати джерелом аварії. Galaxy Fuse пропонує повний асортиментзапобіжникивід 1A до 2000A, що охоплює 250В/500В/690В змінного струму та 150В/500В/1000В постійного струму, включаючи запобіжники gG/gL загального призначення, запобіжники для захисту двигуна aM, запобіжники для захисту напівпровідників швидкої дії та спеціальні запобіжники для PV/накопичувачів постійного струму. Ми також надаємо повні криві часу та струму та підтримку вибору даних I²t. Наша технічна команда може допомогти вам із детальними послугами вибору, такими як розрахунки зниження номінальних характеристик, перевірка відключаючої здатності та оцінка терміну служби.
