Як контактори постійного струму та запобіжники працюють разом?

I. Функціональне визначення: дворівнева архітектура захисту з чітко визначеними ролями

Контактор постійного струму: керований виконавчий вимикач

Контактор постійного струму — це електромеханічний комутаційний пристрій, який з’єднує та роз’єднує потужні кола постійного струму за командами системи керування. Його основні функції в зарядній станції включають:

• Контроль початку/зупинки заряджання: Закривається для встановлення шляху заряджання за командою від BMS або контролера заряджання та відкривається для від’єднання після завершення.

•Екстрена ізоляція: Виконує контрольоване відключення живлення після отримання команд, коли система виявляє ненормальні умови, такі як перегрівання, перенапруга або несправності ізоляції.

•Управління попередньою зарядкою: Працює з резистором попередньої зарядки, щоб обмежити пусковий струм перед подачею напруги на головне коло, захищаючи конденсатори шини.

Запобіжник постійного струму: пасивний надійний захисний пристрій

Плавкий запобіжник - це одноразовий захисний елемент, який надійно перериває струми пошкодження до того, як вони викликають незворотні пошкодження. Принципові відмінності між напівпровідниковими швидкодіючими запобіжниками, які використовуються в зарядних станціях постійного струму, від звичайних промислових запобіжників:

•Відповідь мікросекундного рівня: Набагато швидше, ніж десятки мілісекунд, необхідні для механічного приведення в дію контактора.

•Характеристика обмеження струму: Обмежує енергію струму замикання в межах витримки для пристроїв живлення, що знаходяться нижче за потоком (IGBT/SiC).

•Можливість гасіння дуги постійного струму: Надійне переривання в системах 500–1500 В постійного струму без ризику повторного займання.

•Підсумок позиціонування: Контактор є керованими «запобіжними воротами»; запобіжник є незамінною «останньою лінією захисту».

II. Інженерна логіка узгодженого узгодження

Конструкція захисту зарядної станції — це не просто встановлення двох пристроїв в одному корпусі. Їх координація становить основну технічну логіку багаторівневої архітектури захисту.

Типова топологія ланцюга живлення

Вхід мережі → Модуль змінного/постійного струму → Шина постійного струму → Запобіжник → Головний контактор → Контактор попереднього заряду + резистор → Інтерфейс автомобіля

Ієрархія захисту та час відповіді

Типові режими відмови через неузгоджену координацію

Основний критерій дизайну: Значення I²t, що пропускається запобіжником, має бути строго менше, ніж значення I²t короткого замикання захищеного контактора.

III. П'ять ключових технічних параметрів для підбору та відбору

1. Номінальна напруга: спеціальна для постійного струму з великим запасом

Оскільки постійний струм не має природної точки перетину нуля, гасіння дуги набагато складніше, ніж у системах змінного струму. Тому логіка вибору для пристроїв постійного струму принципово відрізняється від пристроїв змінного струму.

Принцип відбору: Номінальна напруга як запобіжника, так і контактора має бути ≥ максимальної системної напруги шини постійного струму.

• Платформа для заряджання 800 В → Рекомендована напруга 1000 В постійного струму або вище

• Система накопичення енергії 1500 В → Необхідно вибрати 1500 В постійного струму або вище

Інженерне попередження: Суворо забороняється замінювати продукти, що мають номінал змінного струму, на пристрої, призначені для постійного струму. Відсутність ефективного гасіння дуги під час відключення може призвести до катастрофічних наслідків.

2. Номінальний струм: запас для контакторів, розрахунок I²t для запобіжників

Контактор постійного струму:

• Номінальний постійний струм має перевищувати максимальний вихідний струм зарядної станції.

•Коефіцієнт інженерного досвіду: рекомендований вибір приблизно 1,2×.

Запобіжник постійного струму:

• Вибір не повинен базуватися виключно на номінальному струмі; I²t і відключаюча здатність повинні бути всебічно оцінені.

• I²t плавлення запобіжника має бути нижчим за стійкість I²t захищеного напівпровідникового модуля (IGBT/SiC).

•Коефіцієнт інженерного досвіду: рекомендований вибір приблизно в 1,5 раза.

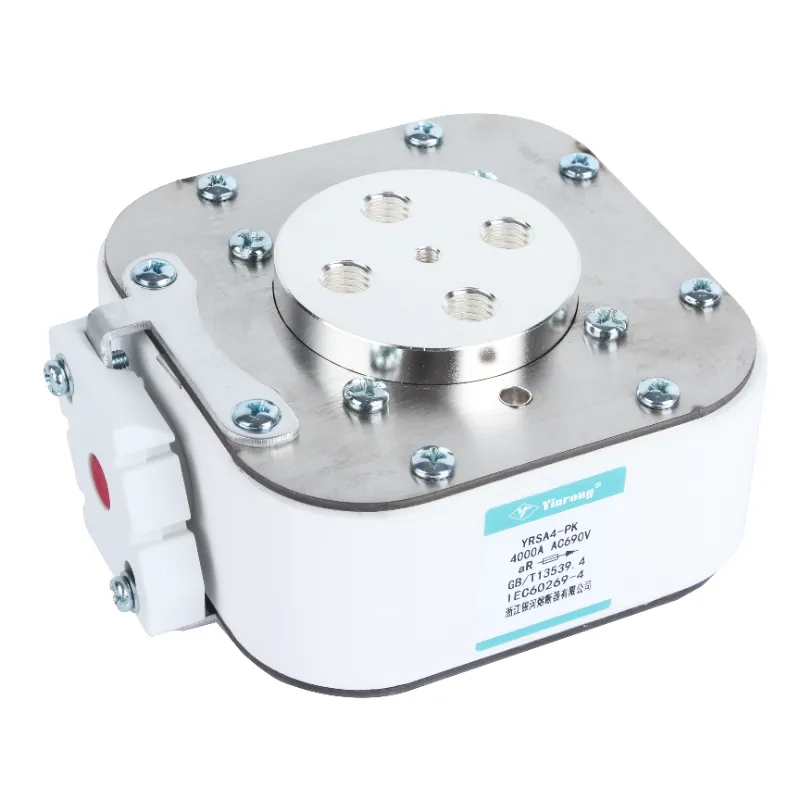

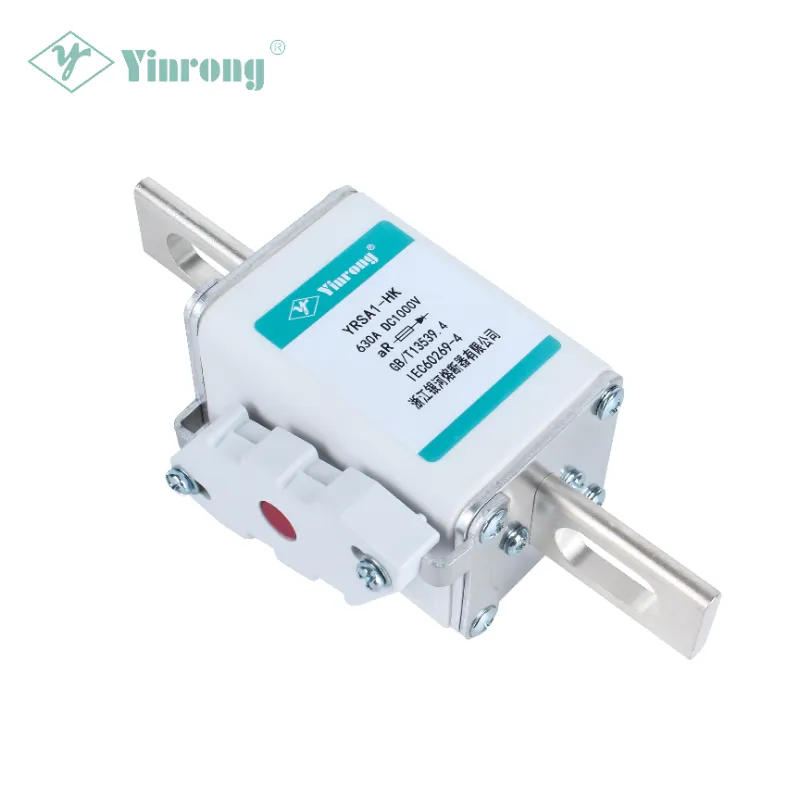

Серія YRSA Запобіжник Zhejiang Galaxy Fuse охоплює номінальну напругу від 690 В до 1500 В і номінальний струм від 10 А до 3000 А, оснащений елементами запобіжників зі змінним поперечним перерізом із посрібленої чистої міді або чистого срібла, розміщених у високоміцних керамічних трубках із кварцового піску високої чистоти як дугогасильного середовища.

3. Координація I²t: основний параметр узгодженого дизайну

I²t (ампер-квадрат-секунди) є найважливішим кількісним показником при виборі відповідності запобіжників і контакторів.

Відносини обмежень вибору:

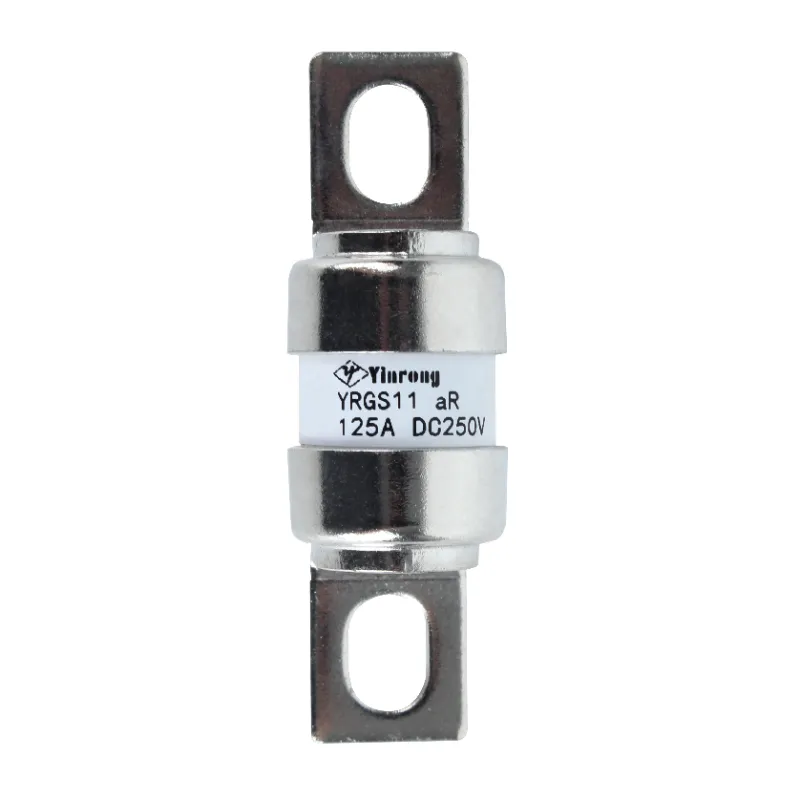

Серія швидкодіючих запобіжників Galaxy Fuse має низькі значення I²t, сильну здатність обмежувати струм і високу відключаючу здатність, що робить їх придатними для захисту від короткого замикання напівпровідникових пристроїв і всього обладнання.

4. Вибіркова координація струму та часу

У багаторівневій архітектурі захисту першим повинен спрацювати захисний пристрій, найближчий до точки несправності.

5. Температура навколишнього середовища та зниження номінальних характеристик

Зарядні станції розгортаються в широкому діапазоні середовищ, інженерні вимоги охоплюють від низьких температур -40°C до високих температур +85°C. І запобіжники, і контактори повинні мати знижену потужність відповідно до фактичної температури навколишнього середовища.

IV. Galaxy Fuse: професійний вибір для захисту зарядної станції постійного струму

Заснована в 1980 році,Zhejiang Galaxy Fuse Co., Ltd. це професійне підприємство з виробництва запобіжників, яке об’єднує дослідження та розробки, тестування, виробництво, продаж та імпорт/експорт. Будучи ключовим підприємством у складі колишнього Міністерства машинобудування та провідним виробником запобіжників у Китаї, основна продукція компанії охоплює фотоелектричні запобіжники постійного струму, запобіжники для нових автомобілів і запобіжники для зарядних станцій. Продукти відповідають стандартам IEC 60269, GB/T 13539.4 та іншим міжнародним і внутрішнім стандартам і експортуються в понад 80 країн і регіонів, включаючи Європу, Америку, Південно-Східну Азію та Близький Схід.

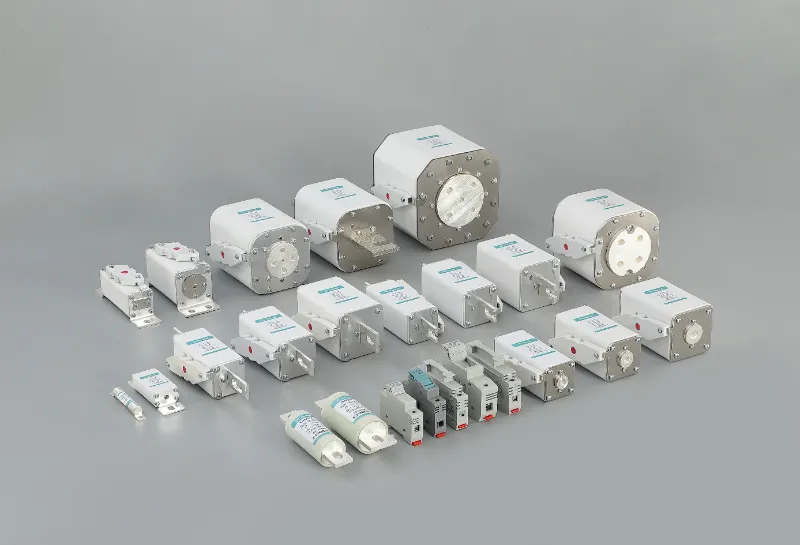

Рекомендована серія продуктів для захисту від постійного струму для зарядних станцій

Основні технічні переваги Galaxy Fuse

•Повна серія міжнародних сертифікатів: Кілька серій пройшли сертифікацію TÜV, UL, CE і CQC. Системи менеджменту охоплюють IATF 16949, ISO 9001, ISO 14001 та ISO 45001.

•Зрілі координаційні рішення: Великий досвід інженерної координації з основними контакторами постійного струму та зрілими рішеннями вибору.

•Повна технічна підтримка даних: Надає виміряні криві I²t і криві струму відключення для полегшення точних розрахунків координації з контакторами.

•Глибоке технічне накопичення: Володіє понад 48 патентами на корисні моделі та винаходи для виробництва запобіжників, і в 2017 році було визнано національним високотехнологічним підприємством.

• Участь у галузевих стандартах: Продукти відповідають стандартам GB/T 13539.4, IEC 60269 і багатьом іншим міжнародним і вітчизняним стандартам.

V. Висновок

Технічно узгодження контакторів і запобіжників на зарядних станціях постійного струму можна підсумувати так: функціональне розрівнювання, координація часу та взаємоблокування параметрів.

• Запобіжник забезпечує переривання струму короткого замикання на мікросекундному рівні для забезпечення безпеки IGBT/SiC та інших силових напівпровідників.

•Контактор відповідає за кероване керування перемиканням, виконання команд нормального запуску/зупинки та аварійного відключення.

• Обидва служать взаємним резервуванням, утворюючи подвійний бар’єр безпеки.

При правильному підборі кожен виконує свої обов’язки з пошаровим захистом; при невідповідності наслідки варіюються від відмови захисту до вигорання обладнання.

Завдяки більш ніж 40-річному досвіду розробки та виробництва високоякісних запобіжників, Galaxy Fuse прагне надавати безпечні та надійні рішення для захисту ланцюгів для зарядних станцій постійного струму.

Для технічної підтримки щодо вибору запобіжників для систем захисту зарядних станцій постійного струму або узгодження з контакторами, будь ласказверніться до технічної команди Galaxy Fuse.
