​Після пожежі BESS ви нарешті розумієте, що aR і gG — це не одне й те саме

Для власників бізнесу, інженерів і спеціалістів із закупівель, які працюють із зарядними станціями, системами накопичення енергії, інверторами та літієвими акумуляторними блоками, існує до болю знайомий сценарій: щоб скоротити витрати на компоненти, команда із закупівель обирає дешевший варіант — відмовляється від спеціальних швидкодіючих запобіжників aR на користь недорогих готових запобіжників gG із повільним спрацьовуванням.

Різниця в ціні становить лише кілька десятків юанів за одиницю. На папері витрати зменшуються. Але коли коротке замикання відбувається в полі після доставки партії, математика перевертається: ремонт, заміна модулів живлення, компенсація клієнту та втрати під час простою складають десятки тисяч юанів. У найгіршому випадку весь контейнер для накопичення енергії згорає. Це не перебільшення.

Нагляд за одним запобіжником може поставити під загрозу весь проект зберігання енергії

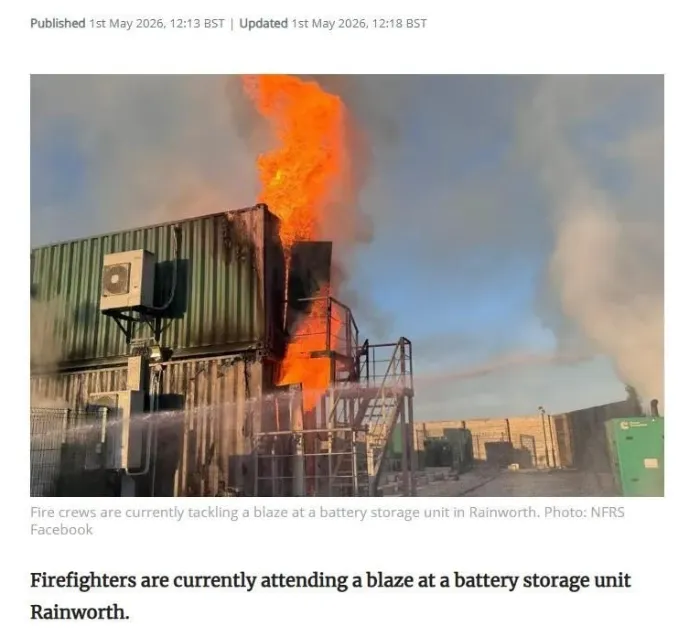

У травні 2026 року на вугільній шахті Ruffs Lane поблизу Рейнворта, графство Ноттінгемшир, Велика Британія, спалахнула пожежа акумуляторної системи зберігання енергії. Густий чорний дим виривався з двох складських контейнерів, охоплених вогнем. Об’єкт з номінальною потужністю 7,5 МВт/7,5 МВт-год був оснащений акумуляторами LG і введений в експлуатацію в 2017 році — це був сьомий мережевий BESS, який почав працювати у Великобританії.

Хоча офіційна причина все ще розслідується, інсайдерам галузі дуже добре відома закономірність: пожежі BESS майже завжди пов’язані зі збоями електричного захисту. Струми короткого замикання в кластерах батарей відрізняються високою напругою постійного струму, величезною величиною струму та відсутністю природної точки перетину нуля. Коли захисні пристрої мають недостатню специфікацію або нестандартну якість, струми пошкодження не можуть бути очищені вчасно. Тепло накопичується, і результатом є ланцюгова реакція — горить контейнер за контейнером.

Запобіжник, який коштує кілька десятків юанів, може призвести до повної втрати BESS, місяців простою, значних претензій на компенсацію та довгострокової шкоди бренду. Чи варто йти на такий компроміс?

Багато хто не в змозі розрізнити запобіжники gG з повільним перегоранням і aR швидкої дії

Широко поширена помилкова думка проста: «Вони обидва є запобіжниками — якщо номінал струму збігається, він працюватиме».

Запобіжник gG спочатку був розроблений для низьковольтних розподільних панелей і захисту кабелю від перевантаження в житлових і комерційних приміщеннях змінного струму — низький струм, низька енергія несправності. Встановити його в зарядну станцію постійного струму або систему накопичення енергії — це все одно, що попросити лікаря загальної практики зробити екстрену кардіохірургію. Невідповідність виявляє дві критичні вади:

Повільний відгук не перехоплює високі струми короткого замикання

Пристрої живлення IGBT і SiC всередині зарядних станцій і систем зберігання енергії надзвичайно крихкі. У момент короткого замикання потужні імпульсні струми можуть зруйнувати модуль за мікросекунди. Запобіжник gG має тривалий час горіння дуги, пропускаючи через нього величезну кількість енергії замикання (I²t). До того часу, коли запобіжник нарешті усуне несправність (якщо це взагалі зникне), дорогий модуль живлення вже зруйнований, контакти контактора заварені, а дуга часто запалює навколишні матеріали.

Недостатня здатність гасити дугу постійним струмом

Постійний струм не має природної точки перетину нуля, що ускладнює гасіння дуги. Стандартні запобіжники gG містять лише нещільно наповнений кварцовий пісок, без професійного дугогасного складу або процесів твердіння. В умовах короткого замикання постійного струму під високою напругою дугу неможливо швидко погасити, що призводить до розриву корпусів, витоку піску та займання внутрішніх кабелів — все це класичні провісники пожежі контейнера BESS.

Що насправді відрізняє швидкодіючі запобіжники Galaxy Fuse aR Semiconductor від gG?

Високошвидкісні запобіжники Galaxy Fuse, спеціально створені для зарядних станцій постійного струму, накопичувачів енергії та інверторів, перевершують звичайні продукти gG за матеріалами, виробничими процесами та продуктивністю:

Точно керований I²t надає пріоритет захисту основних компонентів

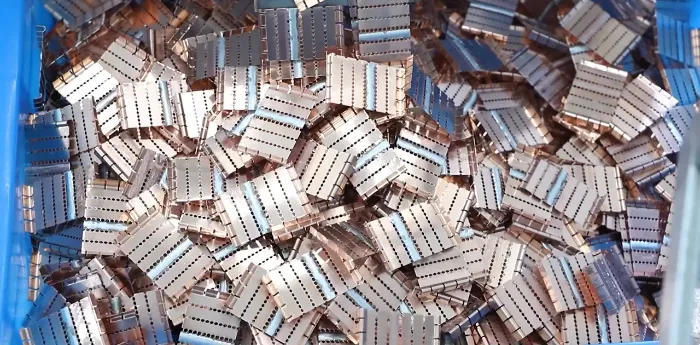

У Galaxy Fuse використовуються плавкі елементи з чистого срібла або посрібленої міді — провідність срібла в 1,6 рази вища, ніж у міді, що забезпечує значно швидший відгук. Завдяки точному обмеженню пропускного значення I²t енергія несправності поглинається, а схема розмикається за мілісекунди, мінімізуючи термічне навантаження на IGBT і SiC пристрої та зберігаючи дорогі силові напівпровідники.

Посріблена конструкція також забезпечує чудову стійкість до втоми металу та корозії. Завдяки щоденному циклічному вмиканню та вимиканню обладнання через повторювані операції заряджання/розряджання запобіжник залишається надійним протягом тривалого періоду без неприємного спрацювання.

Матеріали преміум-класу, створені для вимогливого середовища з високою температурою

У корпусі запобіжника використовується 95% високочиста глиноземна кераміка, що відмовляється від недорогої 75% кераміки, яка зазвичай зустрічається в промисловості. Це забезпечує стійкість до високих температур, стійкість до теплового удару та стабільну ізоляцію навіть у герметичних корпусах або при тривалому сонячному впливі на вулиці. Серія високої потужності використовує клеми з чистої міді (вдвічі дорожче, ніж латунь), що забезпечує менший підйом температури під час роботи з повним навантаженням і усуває перегрів контактів, дугу та точкову точку.

Процес затвердіння за допомогою дугового гасіння автомобільного рівня

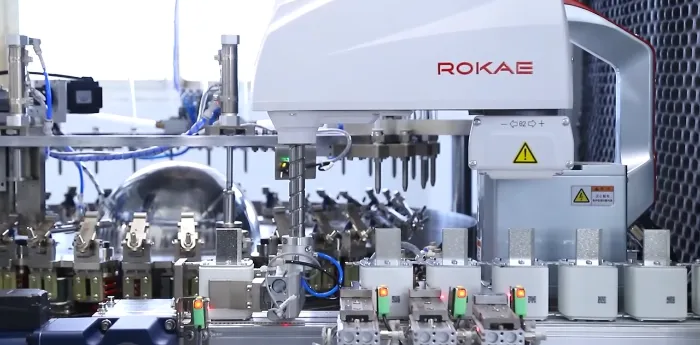

Більшість загальних запобіжників gG просто заповнюють сипучим кварцовим піском, повністю пропускаючи етап затвердіння. У Galaxy Fuse використовується кварцовий пісок високої чистоти в поєднанні зі спеціальним дугогасним складом, після чого відбувається 8-годинний циклічний процес твердіння при високій і низькій температурі. Результатом є рівномірно щільний інтегрований наповнювач, який швидко гасить дуги під час короткого замикання, гарантуючи відсутність розриву корпусу, відсутність витоку піску та принципово усуваючи ризик пожежі в умовах високої пропускної здатності.

Повне покриття напруги та відключаючої потужності для тенденцій високої напруги

GСерія високошвидкісних запобіжників alaxy Fuseпокриття 750 В, 1000 В і 1500 В постійного струму, з відключаючою здатністю до 250 кА постійного струму. Це охоплює весь спектр від стандартних зарядних пристроїв постійного струму до надшвидких зарядних станцій 800 В і великомасштабних систем зберігання енергії C&I. Усі серії мають сертифікати UL, TUV, CE та CCC, що спрощує отримання дозволів як для внутрішніх, так і для експортних проектів.

Надійний галузевий партнер: Galaxy Fuse — понад 40 років досконалості

Заснована в 1980 році компанія Zhejiang Galaxy Fuse Co., Ltd. є професійним виробником запобіжників, що об’єднує дослідження та розробки, тестування, виробництво та продаж. Компанія визнана ключовим підприємством колишнього Міністерства машинобудування та провідним вітчизняним виробником запобіжників.

Основні технічні можливості:

●48+ патентів на використання та винаходи у виробництві запобіжників; визнано Національним високотехнологічним підприємством у 2017 році

●Сертифіковані системи менеджменту: IATF16949, ISO9001, ISO14001 та ISO45001

●Продукція відповідає стандартам GB13539, IEC60269, VDE0636 та іншим міжнародним стандартам

● Експортується в понад 80 країн і регіонів, включаючи Європу, США та Африку

Високошвидкісні запобіжники для систем накопичення енергіїє ключовою сферою уваги для Galaxy Fuse. Задовольняючи суворі вимоги додатків BESS — напруга постійного струму до 1500 В, струми короткого замикання, що досягають сотень кілоампер, і потреба в абсолютній надійності гасіння дуги в закритих акумуляторних середовищах — продукти серії накопичувачів енергії Galaxy Fuse використовують плавкі елементи з чистого срібла та дугогасильне середовище з кварцового піску високої чистоти в поєднанні з оптимізованою конструкцією горловини. Це забезпечує відповідь на мікросекундному рівні та надійне переривання в екстремальних умовах несправності.

Заключні думки

Різниця в кілька десятків юанів за одиницю незначна в загальній вартості зарядної станції або системи накопичення енергії. Але він захищає найдорожчий компонент у всій системі — силові напівпровідники — і, зрештою, надійність активу протягом усього терміну служби.

Пожежа Nottingham BESS служить протверезним нагадуванням: незначний на перший погляд компонент може стати найслабшою ланкою в усьому ланцюжку безпеки, коли виникає несправність. Інфраструктура накопичення енергії та зарядки принципово відрізняється від загального розподілу електроенергії. Висока постійна напруга, значні струми короткого замикання та відсутність природного переходу через нуль вимагають суворого відбору, точної координації I²t та безкомпромісного контролю якості.

Те, що справді коштує вам, так це не правильно визначений швидкодіючий запобіжник, а повільний запобіжник, який, як ви сподівалися, ніколи не спрацює.

Galaxy Fuseприсвятив понад 40 років розробці високоякісних запобіжників, від формулювання матеріалів і структурного дизайну до процесів гасіння дуги — кожен крок тесту протиставляється світовим лідерам галузі. На зарядних станціях, системах перетворення електроенергії BESS і фотоелектричних інверторах високошвидкісні запобіжники Galaxy Fuse були застосовані в численних проектах по всьому світу, що підтверджено масштабними поставками та довгостроковою експлуатацією.

Безпека не є сферою компромісів. Для технічної підтримки щодо вибору запобіжників для накопичення енергії або інфраструктури зарядки — від координації I²t до комплексних рішень для захисту системи —зверніться до Galaxy Fuseтехнічна команда. Ми надаємо комплексну інженерну підтримку протягом усього проекту.
